工作原理
微波信号从雷达物位计天线发出，到达介质界面后反射，经过时间t后由接收器接收。发射点到介质界面的距离L是由测量微波信号传播时间来的。

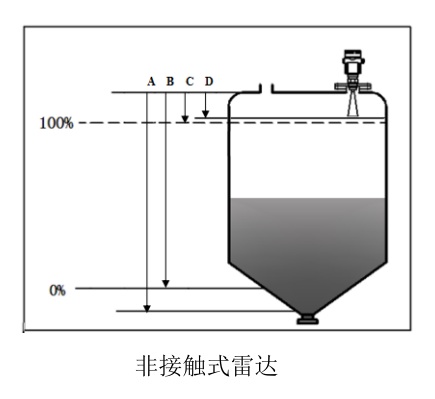

A:量程设定B:低位调整
C:高位调整D:盲区范围
测量的基准面是螺纹底面或法兰的密封面。
产品特点
●非接触雷达，无磨损，无污染。
●适用于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等。
●波长更短，对在倾斜的固体表面有更好的反射。
●测量盲区更小，对于小罐测量也能取得良好的效果。
●波束角小，能量集中，增强了回波能力的同时，又有利于避开干扰物。
●严重粉尘环境也不会影响电磁波工作。
●高性价比，即使在界面波动的情况下也能获得更优的性能。
●采用脉冲工作方式，雷达物位计功耗低；有效发射功率高。
技术参数
过程连接 法兰、螺纹：M20*1.5 、G1A 、G1¹/₂A 、G2A 、1NPT 、1¹/₂NPT 、2NPT
供电电压 两线制 标准型 (24±10%)VDC
功耗 Max 22.5mA
纹波 Uss<1V(<100Hz)
Uss<10mV(100Hz~100kHz)
电气接口 电缆密封套 1个M20*1.5，1个盲堵
电缆 外径(5~9)mm
接线端子 Max 2.5mm²
输出参数 输出信号 (4~20)mA/HART
通讯协议 HART/Modbus RTU
电流分辨率 1.6uA
故障信号 电流不变、22mA、20.5mA、3.9mA
阻尼时间 (0.1~50)s可调
盲 区 至天线末端(最大0.6m)
微波频率 26GHz
测量间隔 大约1秒(取决于参数设置)
显示分辨率 1mm
环境温度 (-40~70)℃
储存温度 (-40~100)℃
相对湿度 <95% RH
机械振动 10m²/s(10~150Hz)
防护等级 IP67
选型指南
型 号 | PZ-LD35 | PZ-LD36 |
外 观 |  |  |
特 征 | 全密封四氟天线耐腐蚀，防轻微凝结物 | 抗凝结、抗挂料，发射角最小8度 |
应 用 | 仅适用液体测量，适合强腐蚀性液体 | 耐温、耐压、轻微腐蚀的液体 |
测量范围 | 10m | 30m |
测量精度 | ±5mm(标准工况) | ±5mm(标准工况) |
介质温度 | (-40～100)℃ | (-40～130)℃ |
过程压力 | (-0.1～0.3)MPa | (-0.1～4)MPa |
频 率 | 26GHz | 26GHz |
防爆等级 | Ex ia IIC T6 Ga,Ex d IIC T6 Gb | Ex ia IIC T6 Ga,Ex d IIC T6 Gb |
防护等级 | IP67 | IP67 |
信号输出 | (4～20)mA/HART | (4～20)mA/HART |
电 源 | DC24V | DC24V |
现场显示 | 可选 | 可选 |
外壳材质 | 铝合金、不锈钢 | 铝合金、不锈钢 |
型 号 | PZ-LD37 | PZ-LD38 |
外 观 |  |  |
特 征 | 四氟锥面天线，防腐、防凝结 | 抗结露、结晶、挂料、粉尘，波束集中 |
应 用 | 液体测量，适合强腐蚀性、卫生级液体 | 固体测量，过程容器或强粉尘易结晶、结露场合 |
测量范围 | 20m | 50m |
测量精度 | ±5mm(标准工况) | ±15mm(标准工况) |
介质温度 | (-40～150)℃ | (-40～130)℃ |
过程压力 | (-0.1~～0.5)MPa | (-0.1～4)MPa |
频 率 | 26GHz | 26GHz |
防爆等级 | Ex ia IIC T6 Ga,Ex d IIC T6 Gb | Ex ia IIC T6 Ga,Ex d IIC T6 Gb |
防护等级 | IP67 | IP67 |
信号输出 | (4～20)mA/HART | (4～20)mA/HART |
电 源 | DC24V | DC24V |
现场显示 | 可选 | 可选 |
外壳材质 | 铝合金、不锈钢 | 铝合金、不锈钢 |
型 号 | PZ-LD39 | PZ-LD40 |
外 观 |  |  |
特 征 | 抗干扰能力强，对于粉料、颗粒等物位的测量效果更佳 | 不怕挂料，不需吹扫，腐蚀性液体测量 |
应 用 | 固体、液体测量，应用于量程较短的强粉尘，易结晶、结露场合 | 固体、液体测量，强粉尘、强黏着、强蒸汽、高湿度等恶劣工况 |
测量范围 | 70m | 20m |
测量精度 | ±15mm(标准工况) | ±5mm(标准工况) |
介质温度 | (-40～130)℃ | (-40～150)℃ |
过程压力 | 常压 | (-0.1~1)MPa |
频 率 | 26GHz | 26GHz |
防爆等级 | Ex ia IIC T6 Ga,Ex d IIC T6 Gb | Ex ia IIC T6 Ga,Ex d IIC T6 Gb |
防护等级 | IP67 | IP67 |
信号输出 | (4～20)mA/HART | (4～20)mA/HART |
电 源 | DC24V | DC24V |
现场显示 | 可选 | 可选 |
外壳材质 | 铝合金、不锈钢 | 铝合金、不锈钢 |
