工作原理

导波雷达发出的微波脉冲沿着探测组件(钢缆或钢杆)传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉 冲能量被反射回来。发射脉冲与反射脉冲 的时间间隔与被测介质的距离成正比。

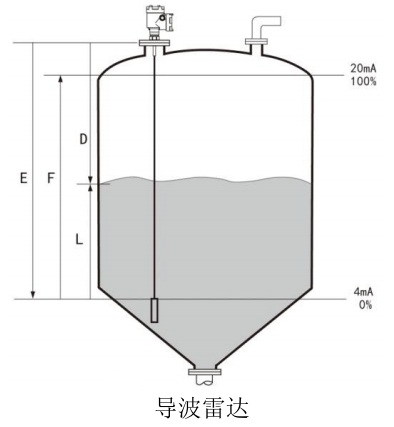

            E安装长度  F物位高限

            D界面距离  L界面高度

产品特点

● 采用先进的微处理器和独特的回波处理技术，可以应用于多种复杂工况。

● 多种过程连接方式及探测组件的型式，使得导波雷达物位计适用于各种复杂工况及应用 场合。如：高温、高压及小介电常数介质等。

● 采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内， 对人体及环境均无伤害。

技术参数

过程连接  法兰、螺纹：M20×1.5 、G1A 、G1¹/₂A 、G2A 、1NPT 、1¹/₂NPT 、2NPT

材料

天线  PTFE 、SUS316L 、SUS304

法兰  PTFE 、SUS316L 、SUS304

外壳  铝、SUS316

供电电压  两线制  标准型  (24±10%)VDC

          功耗   Max 22.5mA

          纹波   Uss<1V(<100Hz)

                   Uss<10mV(100Hz~100kHz)

       四线制  标准型  (22.8~28)VDC 、(198~242)VAC

          功耗   Max  1W 、1VA

电气接口  电缆密封套     M20*1.5 、1/2NPT

       电缆         外径(5~9)mm
       接线端子      Max 2.5mm²线缆

输出参数  输出信号  两线制  (4~20)mA/HART

               四线制  (4~20)mA/HART/Modbus RTU

电流分辨率  1.6uA

故障信号   电流不变、22mA、20.5mA、3.9mA

阻尼时间   (0.1~40)s可调

盲区    同轴型     0.2m

      其它类型     0.3m

测量间隔  大约1秒(取决于参数设置)

调整时间  大约1秒(取决于参数设置)

显示分辨率 1mm

环境温度  (-40~70)℃

储存温度  (-60~85)℃

相对湿度  <95%RH

机械振动 10m²/s(10~150)Hz

防护等级  IP67/IP66

选型指南

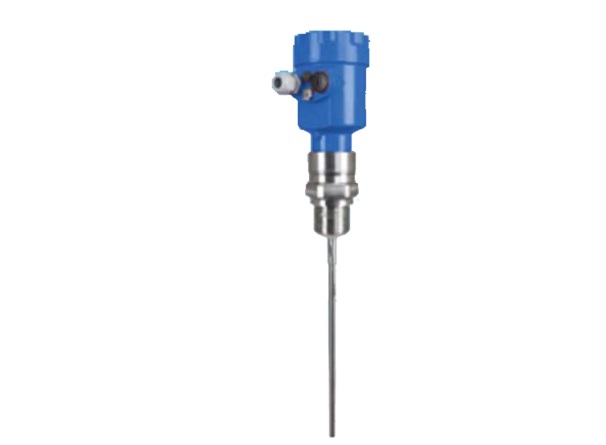

PZ-LD11普通型

适用介质：液体、固体

应  用：液体及固体粉状测量

防爆认证：Ex ia IIC T6 Ga

测量范围：缆式30m/ 杆 式 6m

天  线：单缆或单杆式天线

测量精度：±10mm (标准工况)

过程温度：-40～120℃(标准型)/-40～230℃(高温型)

过程压力：(-0.1～4)MPa

信号输出：(4～20)mA、HART、Modbus(四线制)

现场显示：四位LCD 可编程

电  源：两线制(DC24V)/四线制(DC24V/AC220V)

外  壳：铝壳 IP67

过程连接：螺纹/法兰(选配)

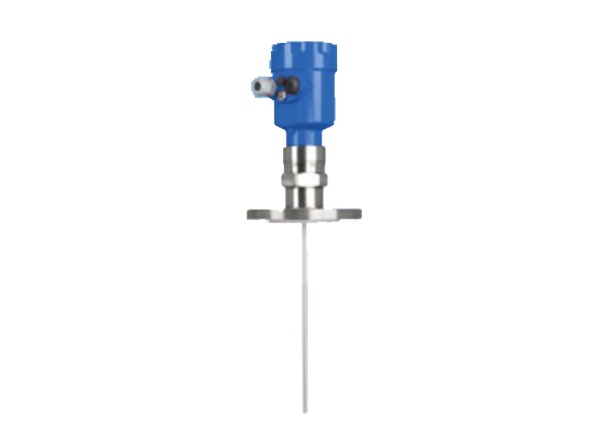

PZ-LD12-防腐型

适用介质：液体，特别是强腐蚀性的液体

应  用：酸类、碱类或其它腐蚀性介质测量

防爆认证：Ex ia IIC T6 Ga

测量范围：缆式30m/杆式6m

天  线：全四氟密封缆式或包覆杆式天线

测量精度：±10mm(标准工况)

过程温度：(-40～120)℃(标准型)/(-40～200)℃(高温型)

过程压力：(-0.1～0.3)MPa/(-0.1～1.0)MPa(PFA)

信号输出：(4～20)mA、HART、Modbus(四线制)

现场显示：四位LCD 可编程

电  源：两线制(DC24V)/四线制(DC24V/AC220V)

外  壳：铝壳IP67

过程连接：螺纹/法兰(选配)

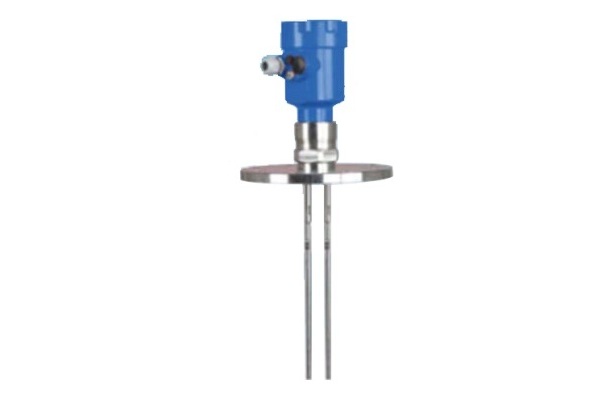

PZ-LD13-双缆/杆型

适用介质：固体粉料

应  用：水泥仓粉料的测量、粉煤灰粉料测量

防爆认证：Ex ia IIC T6 Ga

测量范围：缆式30m/杆式6m

天  线：双缆或双杆式天线

测量精度：±10mm (标准工况)

过程温度：(-40～120)℃(标准型)/(-40～200)℃(高温型)

过程压力： (-0.1～4) MPa

信号输出： (4～20)mA、HART、Modbus(四线制)

现场显示：四位LCD 可编程

电  源：两线制(DC24V)/四线制(DC24V/AC220V)

外  壳：铝壳IP67

过程连接：法兰

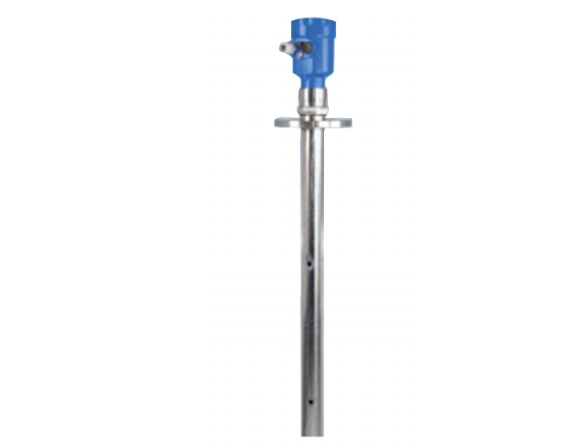

PZ-LD14-同轴型

适用介质：液体，特别是低介电常数(DK=1.4)的液体

应  用：无离子水、脱氧水等液体的测量

防爆认证：Ex ia IIC T6 Ga

测量范围：6m

天  线：同轴管式天线

测量精度：±10mm (标准工况)

过程温度：(-40～120)℃(标准型)(-40～230)℃(高温型)

过程压力： (-0.1～4)MPa

信号输出： (4～20)mA、HART、Modbus(四线制)

现场显示：四位LCD 可编程

电  源：两线制(DC24V)/四线制(DC24V/AC220V)

外  壳：铝壳IP67

过程连接：螺纹/法兰(选配)

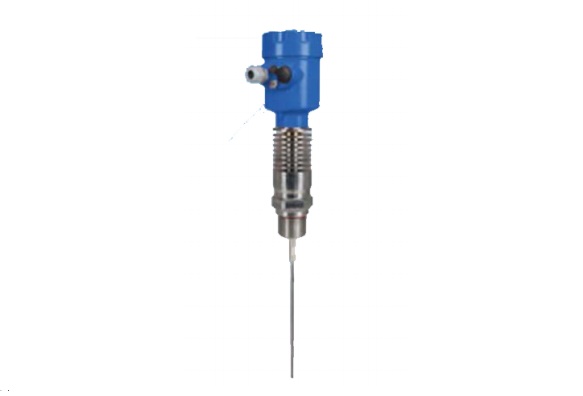

PZ-LD15-高温型

适用介质：液体，特别是高温环境里的液体

应  用：密封罐，温度较高的液体测量

防爆认证：Ex ia IIC T6 Ga

测量范围：缆式15m/杆式6m

天  线：不锈钢304、316L

测量精度：±10mm (标准工况)

过程温度：(-40～250)℃

过程压力： (-0.1～4) MPa

信号输出： (4～20)mA、HART、Modbus(四线制)

现场显示：四位LCD 可编程

电  源：两线制(DC24V)/四线制(DC24V/AC220V)

外  壳：铝壳IP67

过程连接：螺纹/法兰(选配)

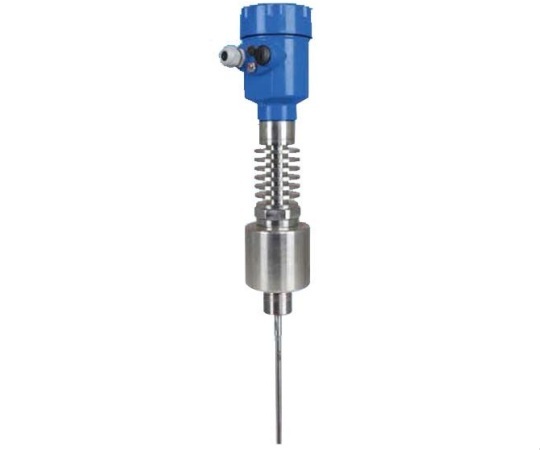

PZ-LD16-高温高压型

用 介 质：液体，特别是高温高压的液体

应  用：液体、固体粉料及颗粒、高温高压环境

防爆认证： Ex ia IIC T6 Ga

测量范围：缆式30m/杆式6m

天  线：不锈钢304、316L

测量精度：±10mm (标准工况)

过程温度：(-40～250)℃(高温型)

过程压力：(-0.1～10)MPa

信号输出： (4～20)mA、HART、Modbus(四线制)

现场显示：四位LCD 可编程

电  源：两线制(DC24V)/四线制(DC24V/AC220V)

外  壳：铝壳IP67

过程连接：螺纹/法兰(选配)
